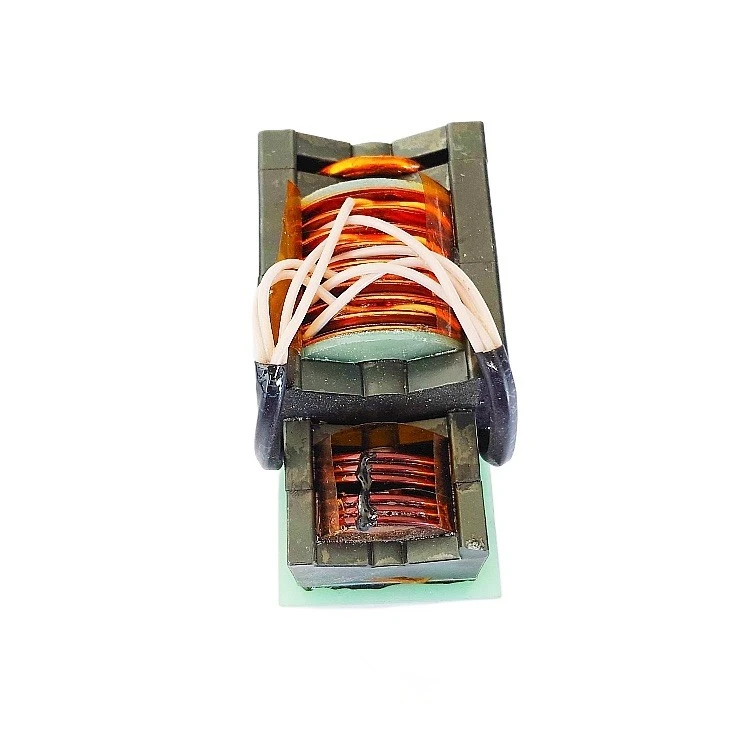

Συζευγμένα πηνία υψηλής ισχύος: Προηγμένες μαγνητικές λύσεις για παρεμβαλλόμενα συστήματα

Υπο-επικεφαλίδα:

Σχεδιασμένο για φωτοβολταϊκούς μετατροπείς κατηγορίας MW-και συστήματα αποθήκευσης ενέργειας. Ως εξειδικευμένος κατασκευαστής προσαρμοσμένων πηνίων, χρησιμοποιούμε την τεχνολογία Flat Wire και βελτιστοποιημένα μαγνητικά κυκλώματα για τη δημιουργία συζευγμένων πηνίων και αντιδραστήρων που χειρίζονται υψηλά ρεύματα (50A-200A+) με ανώτερη θερμική απόδοση.

Βασικά σημεία:

Διαπλεκόμενη αποτελεσματικότητα:Σχεδιασμένο για πολυ-τοπολογίες φάσεων (π.χ. Interleaved PFC), όπουΣυζευγμένοι επαγωγείςμπορεί να μειώσει σημαντικά το ρεύμα κυματισμού και να βελτιώσει την παροδική απόκριση.

Υψηλή πυκνότητα ισχύος:ΑξιοποιώνταςΕπίπεδο σύρμα χαλκού/αλουμινίουεπιτρέπει μια συμπαγή δομή "Block Reactor", μεγιστοποιώντας τη διαχείριση ισχύος σε περιορισμένο χώρο (π.χ. αποτύπωμα 99 mm).

Ισχυρή θερμική διαχείριση:Οι επιλογές περιέλιξης και γλάστρας υψηλής-πυκνότητας παρέχουν εξαιρετική απαγωγή θερμότητας, απαραίτητη γιαΕπαγωγέας υψηλού ρεύματοςεφαρμογές σε σκληρά περιβάλλοντα.

Ζητήστε μια προσφορά για τις προδιαγραφές σας

Μελέτη περίπτωσης αναφοράς: Μοντέλο SIP3KL99W52H70

Σημείωση: Οι παρακάτω προδιαγραφές προέρχονται από το μοντέλο παραγωγής μαςSIP3KL. Αυτό καταδεικνύει την κατασκευαστική μας ικανότητα γιαΣυζευγμένα πηνία-μεγάλης κλίμακας.

Παράμετρος	Προδιαγραφή (Μόνο αναφορά)	Εύρος προσαρμογής

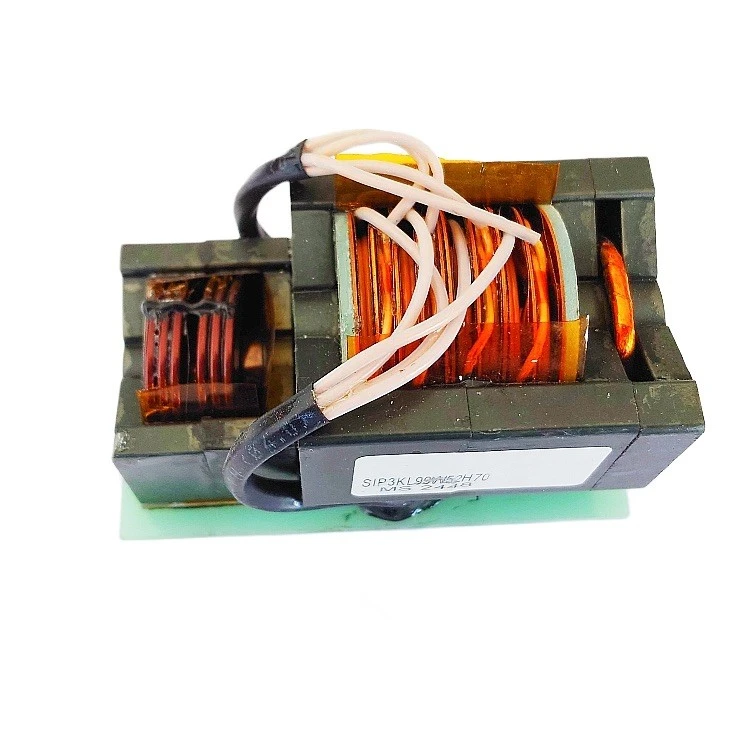

Μοντέλο P/N	SIP3KL99W52H70	Προσαρμοσμένη ανάθεση P/N διαθέσιμη
Κατηγορία	Συζευγμένοι επαγωγείς / Αντιδραστήρας	Interleaved Choke / DC Link Reactor
Διαστάσεις	99,0 x 52,0 x 70,0 χλστ(Μέγ.)	Με δυνατότητα κλιμάκωσης σε μεγέθη κλάσης-MW
Επαγωγή (L)	[Προσαρμόσιμο](π.χ. 300µH - 3.0mH)	100 μΗ - 10mH(Βελτιστοποιημένο για ισχύ)
Ονομαστικό ρεύμα	Υψηλό ρεύμα (50A - 100A+)	20A - 500A(Επίπεδο καλώδιο / Busbar)
Τεχν	Επίπεδο σύρμα (Edgewise/Elical)	Επίπεδο σύρμα χαλκού / αλουμινίου
Δομή	Τύπος κάθετου μπλοκ	Ανοιχτό πλαίσιο / Γλάστρο / Εσωκλείεται
Υλικό πυρήνα	Sendust / Υψηλή ροή / πυρίτιο	Βελτιστοποιημένο για Συχνότητα & Κορεσμό

Insight του Μηχανικού:ΟSIP3KL99W52H70είναι ένα στιβαρόBlock Reactor. Οι διαστάσεις του (99x52x70mm) επιτρέπουν μια τεράστια διατομή-μαγνητικού πυρήνα, αποτρέποντας τον κορεσμό υπό υψηλή προκατάληψη DC. ΟΕπίπεδο ΣύρμαΗ περιέλιξη ελαχιστοποιεί τις απώλειες του skin effect, καθιστώντας την ιδανική "καρδιά" για μετατροπείς υψηλής απόδοσης-.

Προσαρμόστε αυτόν τον επαγωγέα στις ανάγκες σας

Εμείς μηχανικόςΣυζευγμένοι επαγωγείςγια να βελτιστοποιήσετε την πολυ-τοπολογία ισχύος σας.

Γιατί να χρησιμοποιήσετε συζευγμένους επαγωγείς;

● Μείωση κυματισμού:ΣεΔιαπλεκόμενο PFCήBuck πολλαπλών-φάσεωνμετατροπείς, χρησιμοποιώντας αΣυζευγμένο πηνίοεπιτρέπει στα ρεύματα κυματισμού σε διαφορετικές φάσεις να αλληλοεξουδετερώνονται. Αυτό μειώνει την πίεση στους πυκνωτές εξόδου και βελτιώνει τη συνολική απόδοση του συστήματος.

● Παροδική απόκριση:Η σύζευξη των φάσεων βελτιώνει τη δυναμική απόκριση του τροφοδοτικού στις αλλαγές φορτίου.

Flat Wire & Material Innovation

● Επιστήμη Υλικών:χρησιμοποιούμεΥψηλή ροήήΧάλυβας πυριτίουελάσματα για αντιδραστήρες χαμηλής συχνότητας (50/60Hz) και προηγμέναΚράμα σε σκόνηπυρήνες για εναλλαγή υψηλής-συχνότητας (20kHz+).

● Κόστος-Επιλογές μείωσης:Όπως φαίνεται στη σειρά SIP μας, προσφέρουμεΕπίπεδο σύρμα αλουμινίουεπιλογές. Αυτό μπορεί να μειώσει το βάρος και το κόστος BOM τουΑντιδραστήραςέως και 20% διατηρώντας τη θερμική απόδοση ισοδύναμη με τον χαλκό.

Βιομηχανίες που Εξυπηρετούμε

Τυπικές εφαρμογές για τους συζευγμένους επαγωγείς & αντιδραστήρες μας.

Ηλιακός μετατροπέας (PV):

Επαγωγείς ενίσχυσης και παρεμβαλλόμενα τσοκ PFC για μετατροπείς 10kW-500kW.

Αποθήκευση Ενέργειας (ESS):

Μετατροπείς DC υψηλής ισχύος--DC για φόρτιση/εκφόρτιση μπαταρίας.

Σταθμοί φόρτισης EV:

Αντιδραστήρες DC Link για γρήγορους φορτιστές (Επίπεδο 3 DCFC).

Βιομηχανικοί δίσκοι:

Αντιδραστήρες εισόδου/εξόδου για VFD και χειριστήρια βαρέως κινητήρα.

Διασφάλιση Ποιότητας & Δοκιμές

Αυστηρή επικύρωση για εξαρτήματα υψηλής ισχύος-.

Επαγωγή υπό φορτίο:Δοκιμασμένο με DC Bias για να διασφαλιστεί ότιΣυζευγμένο πηνίοδεν κορεστεί στο ρεύμα αιχμής.
Συντελεστής σύζευξης:Επαληθεύτηκε για να ταιριάζει με τις ειδικές απαιτήσεις της διεμπλοκής τοπολογίας (π.χ. k > 0,95 ή ειδική διαρροή L).
Δοκιμή θερμικής ανόδου:Δοκιμή πλήρους-φόρτωσης για να διασφαλιστεί ότι η αύξηση της θερμοκρασίας (ΔT) παραμένει εντός των ορίων κατηγορίας F/H.
Γεια σας-Απομόνωση δοχείου:Δοκιμασμένο μεταξύ περιελίξεων (για συζευγμένους τύπους) και στον πυρήνα για να διασφαλιστεί η ασφάλεια.
